Hệ thống quan trắc tự động an toàn đập thủy điện Bản Vẽ

MC&TT Co., Ltd là đơn vị cung cấp thiết bị và dịch vụ kỹ thuật trong hạng mục nâng cấp, sửa chữa hệ thống quan trắc an toàn đập cho Thủy điện Bản Vẽ.

Hệ thống ADAS (Automated Data Acquisition System) có nhiệm vụ tự động thu thập dữ liệu từ các thiết bị quan trắc, xử lý dữ liệu và truyền về trung tâm điều khiển để quản lý và theo dõi.

Hệ thống quan trắc tự động an toàn đập Bản Vẽ

Hệ thống được xây dựng với các thành phần chính:

• CR6 Datalogger – thu thập và xử lý dữ liệu.
• Multiplexer – kết nối nhiều cảm biến quan trắc.
• Bộ chuyển đổi RS-485/RS-232 – truyền dữ liệu giữa các trạm và hệ thống trung tâm.
• Cảm biến quan trắc – cung cấp tín hiệu đo từ công trình.
• Model271-S-SC-20KM – thiết bị truyền tín hiệu cho tuyến kết nối khoảng cách xa.
• LoggerNet – phần mềm thu thập, quản lý và xử lý dữ liệu Datalogger.

CR6 Datalogger – Trung tâm thu thập dữ liệu

CR6 Datalogger là bộ điều khiển và thu thập dữ liệu tại các trạm quan trắc.

Tín hiệu từ các cảm biến được đưa về Multiplexer và chuyển đến Datalogger. CR6 thực hiện thu thập, chuyển đổi và xử lý dữ liệu trước khi lưu trữ trong bộ nhớ.

Dữ liệu sau đó được truyền thông qua RS-232 về hệ thống máy tính trung tâm để cán bộ vận hành truy xuất và quản lý.

Multiplexer và kết nối cảm biến

Multiplexer được sử dụng để kết nối nhiều tín hiệu cảm biến với Datalogger.

Việc sử dụng Multiplexer giúp hệ thống thu thập dữ liệu từ nhiều kênh đo tại một trạm, sau đó đưa dữ liệu về CR6 để xử lý và lưu trữ.

Mô hình thu thập dữ liệu có thể khái quát:

Cảm biến → Multiplexer → CR6 Datalogger → Truyền thông → Máy tính trung tâm

Truyền dữ liệu từ trạm quan trắc về trung tâm

Do khoảng cách giữa các trạm Datalogger và nhà điều hành lớn, hệ thống cần giải pháp truyền tín hiệu ổn định.

Model271-S-SC-20KM được sử dụng trong hệ thống để đáp ứng yêu cầu truyền dữ liệu trên tuyến có khoảng cách xa. Thiết bị hỗ trợ chuyển đổi tín hiệu và kết nối giữa hệ thống Datalogger với khu vực trung tâm.

Bên cạnh đó, hệ thống sử dụng các bộ chuyển đổi RS-485 sang RS-232 và ngược lại để phù hợp với phương thức truyền thông giữa các thiết bị.

Phần mềm LoggerNet

Dữ liệu sau khi được CR6 Datalogger xử lý được truyền về máy tính trung tâm sử dụng LoggerNet.

Phần mềm hỗ trợ:

• Thu thập dữ liệu từ Datalogger.
• Truy xuất dữ liệu quan trắc.
• Xử lý và tính toán dữ liệu.
• Quản lý dữ liệu theo thời gian.
• Hiển thị dữ liệu dạng bảng.
• Hiển thị dữ liệu dưới dạng đồ thị.
• Hỗ trợ báo cáo dữ liệu quan trắc.

Kiến trúc hệ thống

Mô hình tổng thể của hệ thống quan trắc tự động Bản Vẽ:

Cảm biến → Multiplexer → CR6 Datalogger → RS-232/RS-485 → Bộ truyền tín hiệu → Máy tính trung tâm → LoggerNet

Kiến trúc này cho phép tự động hóa quá trình thu thập dữ liệu từ các trạm quan trắc và đưa dữ liệu về trung tâm để quản lý.

Ứng dụng

Giải pháp quan trắc tự động có thể áp dụng cho:

• Quan trắc an toàn đập thủy điện.
• Quan trắc công trình thủy lợi.
• Thu thập dữ liệu từ nhiều trạm đo.
• Giám sát các thông số của thân đập và công trình.
• Truyền dữ liệu quan trắc từ xa.
• Quản lý dữ liệu tập trung tại phòng điều hành.

MC&TT – Cung cấp và tích hợp hệ thống quan trắc

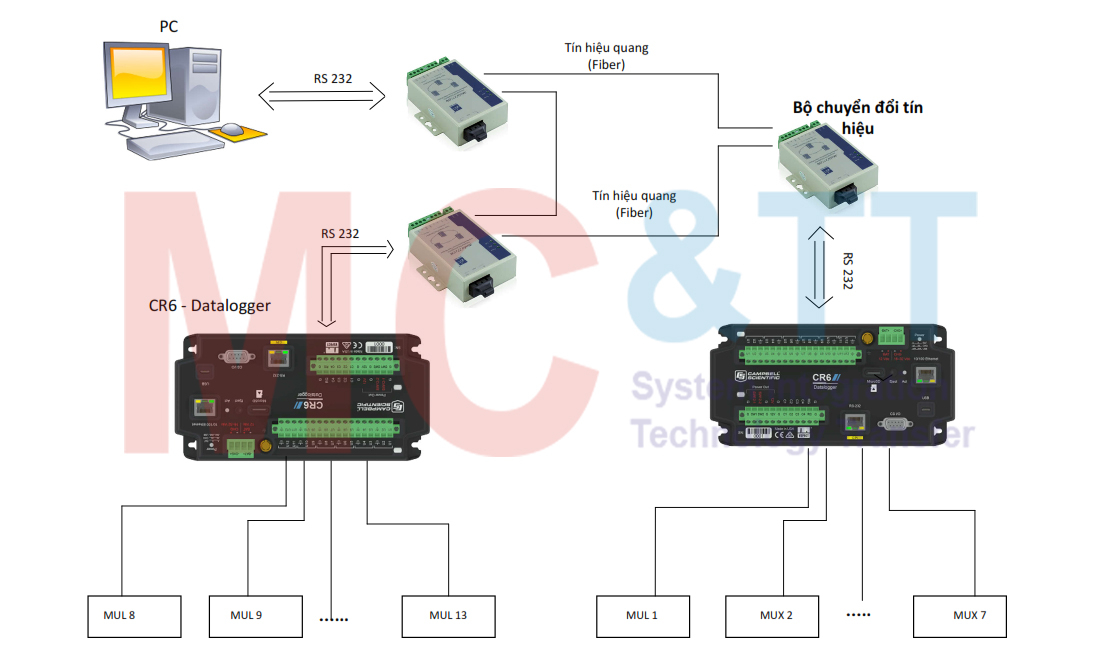

Sơ đồ kết nối hệ thống quan trắc tự động

Trạm Datalogger lắp đặt tại hiện trường

MC&TT Co., Ltd cung cấp thiết bị và dịch vụ kỹ thuật cho các hệ thống đo lường, thu thập dữ liệu, truyền thông công nghiệp và tự động hóa.

Trong hạng mục nâng cấp, sửa chữa hệ thống quan trắc an toàn đập Bản Vẽ, MC&TT cung cấp thiết bị và hỗ trợ kỹ thuật cho hệ thống ADAS, kết hợp Datalogger, Multiplexer, thiết bị chuyển đổi tín hiệu và phần mềm quản lý dữ liệu.

Kết luận

Hệ thống quan trắc tự động an toàn đập thủy điện Bản Vẽ sử dụng CR6 Datalogger, Multiplexer, bộ chuyển đổi RS-232/RS-485, thiết bị truyền tín hiệu và LoggerNet để tự động thu thập, truyền và quản lý dữ liệu quan trắc.

Giải pháp giúp tập trung dữ liệu từ các trạm quan trắc về trung tâm, hỗ trợ cán bộ vận hành theo dõi dữ liệu dưới dạng bảng và đồ thị, phục vụ công tác quản lý và giám sát an toàn công trình.
