Hệ thống quan trắc an toàn đập thủy điện Sơn La

MC&TT Co., Ltd được lựa chọn cung cấp dịch vụ kỹ thuật và tích hợp hệ thống quan trắc an toàn đập bổ sung cho Nhà máy Thủy điện Sơn La năm 2015. Hệ thống thu thập dữ liệu từ các cảm biến quan trắc, xử lý tại các trạm Datalogger và truyền dữ liệu về máy tính trung tâm.

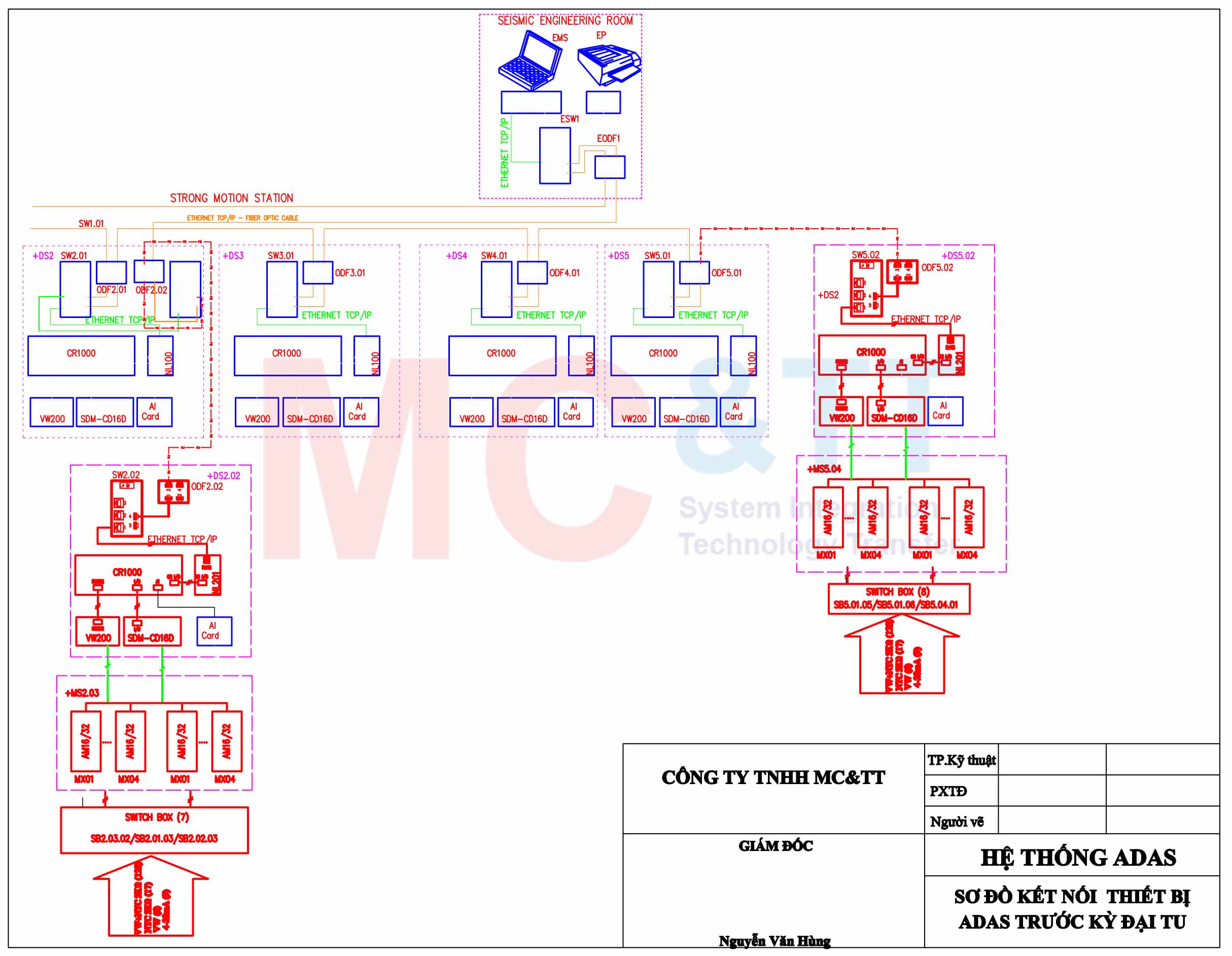

Hệ thống quan trắc an toàn đập

Hệ thống được thiết kế để thu thập và giám sát dữ liệu từ các cảm biến công trình. Các thành phần chính gồm:

• CR1000 Datalogger – thu thập và xử lý dữ liệu.
• AVW200 Vibrating Wire Analyzer – phân tích tín hiệu cảm biến dây rung.
• AM16/32 Multiplexer – mở rộng số lượng cảm biến.
• SDM-CD16D – module mở rộng kênh I/O.
• NL100 Serial to Ethernet – kết nối Datalogger với mạng Ethernet.
• Switch công nghiệp có cổng quang – truyền dữ liệu giữa các trạm.
• Cảm biến đo áp suất, mực nước, biến dạng và các thông số quan trắc khác.

Thu thập và truyền dữ liệu

Tại các trạm quan trắc, CR1000 Datalogger tiếp nhận tín hiệu từ các cảm biến thông qua Multiplexer và module phân tích. Dữ liệu được chuyển đổi, xử lý và lưu trữ trước khi truyền về máy tính trung tâm.

Do khoảng cách giữa các trạm Datalogger và nhà điều hành lớn, hệ thống sử dụng Switch công nghiệp tích hợp cổng quang để truyền dữ liệu ổn định trên tuyến cáp quang.

Thiết bị NL100 cung cấp kết nối Serial sang Ethernet, cho phép Datalogger giao tiếp với hệ thống mạng và máy tính trung tâm.

Phần mềm và giám sát dữ liệu

Dữ liệu từ Datalogger được truyền về máy tính trung tâm sử dụng LoggerNet để thu thập và quản lý. Phần mềm hỗ trợ hiển thị dữ liệu dưới dạng bảng và đồ thị, giúp người vận hành theo dõi các thông số quan trắc.

Ứng dụng quan trắc công trình

Giải pháp có thể áp dụng cho:

• Quan trắc an toàn đập thủy điện.
• Quan trắc địa kỹ thuật và nền móng.
• Đo áp suất và mực nước.
• Đo biến dạng và các thông số từ cảm biến dây rung.
• Thu thập dữ liệu từ nhiều trạm quan trắc.
• Truyền dữ liệu quan trắc qua mạng Ethernet và cáp quang.

MC&TT – Tích hợp hệ thống quan trắc

MC&TT Co., Ltd hoạt động trong lĩnh vực truyền thông công nghiệp, đo lường, điều khiển và tự động hóa, cung cấp thiết bị và giải pháp tích hợp cho hệ thống thu thập dữ liệu và quan trắc công trình.

Dự án Thủy điện Sơn La thể hiện khả năng kết hợp cảm biến → Multiplexer → Datalogger → Ethernet/Quang → máy tính trung tâm trong một hệ thống quan trắc tập trung.
