Hệ thống quan trắc an toàn đập thủy điện Hòa Bình

MC&TT Co., Ltd được lựa chọn cung cấp dịch vụ kỹ thuật và tích hợp hệ thống quan trắc an toàn đập bổ sung cho Nhà máy Thủy điện Hòa Bình năm 2013. Hệ thống thu thập dữ liệu từ các cảm biến quan trắc công trình, xử lý tập trung và truyền dữ liệu về máy tính vận hành.

Hệ thống quan trắc an toàn đập

Hệ thống được thiết kế để thu thập và giám sát các thông số phục vụ đánh giá tình trạng công trình, bao gồm:

• Đo áp lực thấm.
• Đo áp suất và mực nước.
• Đo dịch chuyển.
• Đo lưu lượng thấm.
• Đo biến dạng và các thông số từ cảm biến dây rung.

Dữ liệu từ các cảm biến được thu thập thông qua Datalogger CR1000, các bộ ghép kênh và module phân tích tín hiệu.

Các thiết bị chính

Hệ thống gồm các thành phần chính:

• CR1000 Datalogger – thu thập, chuyển đổi và xử lý dữ liệu.
• AVW1 và AVW200 Vibrating Wire Analyzer – phân tích tín hiệu cảm biến dây rung.
• AM16/32B Multiplexer – mở rộng số lượng cảm biến kết nối.
• Bộ chuyển đổi RS-232 sang quang – truyền dữ liệu khoảng cách xa.
• Cảm biến áp lực thấm, mực nước, dịch chuyển và lưu lượng thấm.

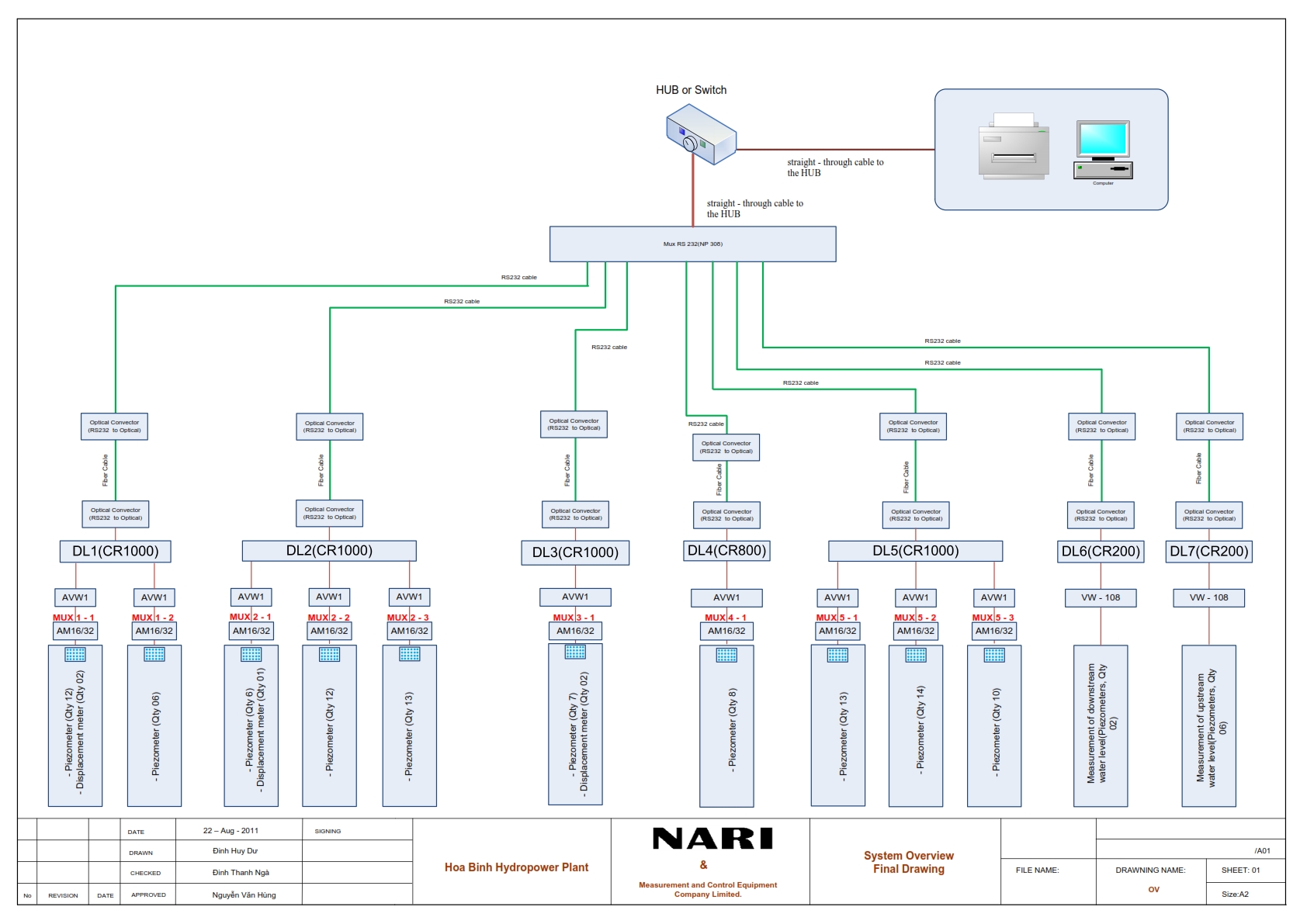

Thu thập và truyền dữ liệu

Các cảm biến được kết nối tới module phân tích và bộ ghép kênh trước khi đưa dữ liệu về CR1000 Datalogger. Datalogger chuyển đổi tín hiệu, xử lý và lưu trữ dữ liệu, sau đó truyền thông qua RS-232 về máy tính trung tâm.

Do khoảng cách từ các trạm Datalogger đến nhà điều hành lớn, hệ thống sử dụng bộ chuyển đổi Serial sang quang để đảm bảo truyền dữ liệu ổn định trên tuyến đường dài.

Ứng dụng quan trắc công trình

Giải pháp phù hợp cho:

• Quan trắc an toàn đập thủy điện.
• Quan trắc địa kỹ thuật.
• Quan trắc nền móng công trình.
• Giám sát áp lực thấm và lưu lượng thấm.
• Đo dịch chuyển, áp suất và mực nước.
• Thu thập dữ liệu cảm biến từ các trạm quan trắc.

MC&TT – Tích hợp hệ thống quan trắc

MC&TT Co., Ltd hoạt động trong lĩnh vực truyền dẫn công nghiệp, đo lường, điều khiển và tự động hóa, cung cấp thiết bị và giải pháp tích hợp cho các hệ thống thu thập dữ liệu và giám sát công trình.

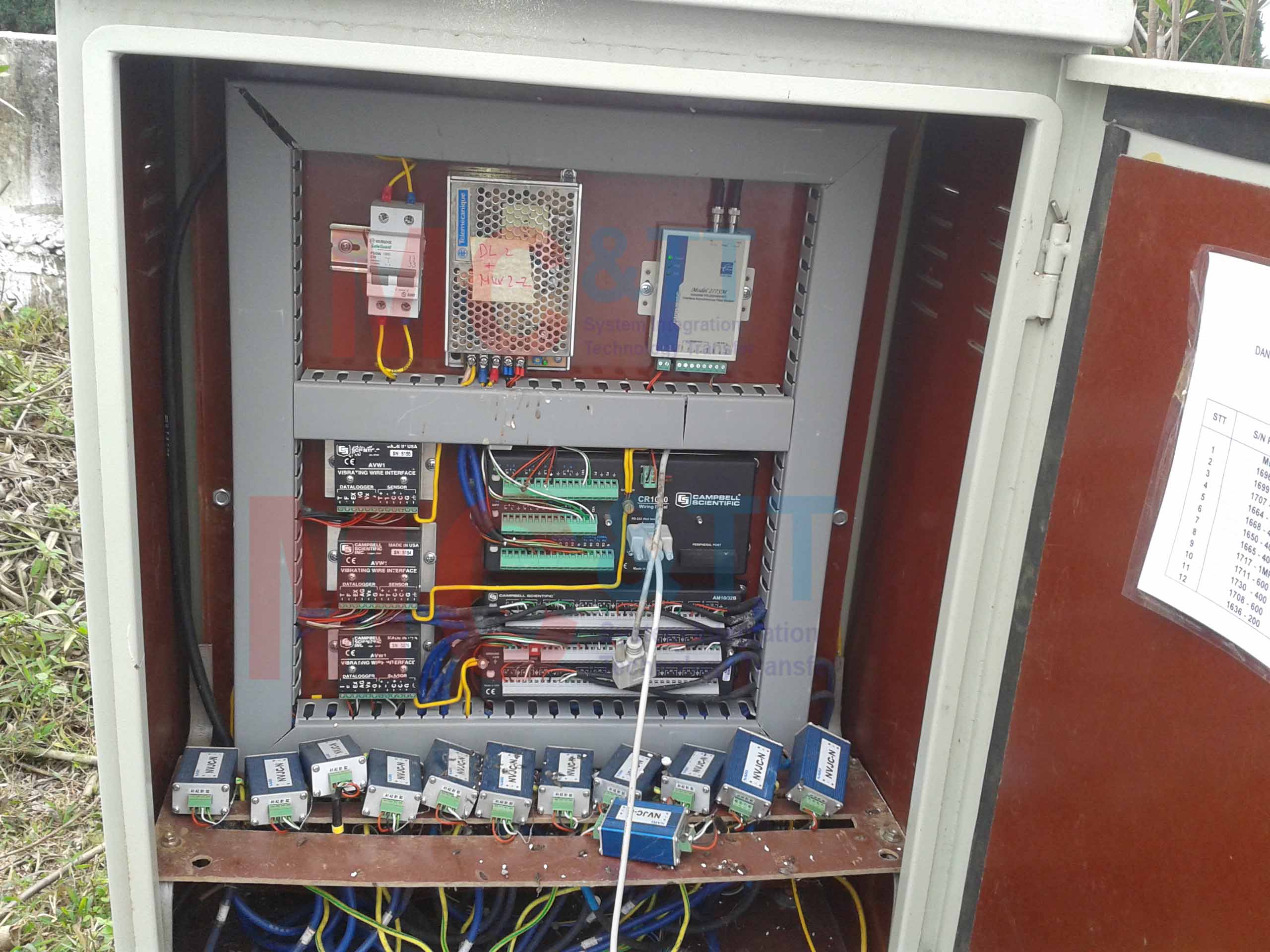

Tủ quan trắc khu tại hiện trường trên đập

Dự án Thủy điện Hòa Bình là một ví dụ về ứng dụng Datalogger, Multiplexer, cảm biến quan trắc và truyền dữ liệu quang trong hệ thống quan trắc an toàn đập.

Kết luận

Hệ thống quan trắc an toàn đập thủy điện Hòa Bình giúp thu thập và xử lý dữ liệu từ nhiều loại cảm biến như áp lực thấm, dịch chuyển, mực nước và lưu lượng thấm. Việc kết hợp Datalogger, Multiplexer, module phân tích và truyền dẫn quang giúp dữ liệu được đưa về trung tâm để phục vụ công tác theo dõi và đánh giá công trình.
