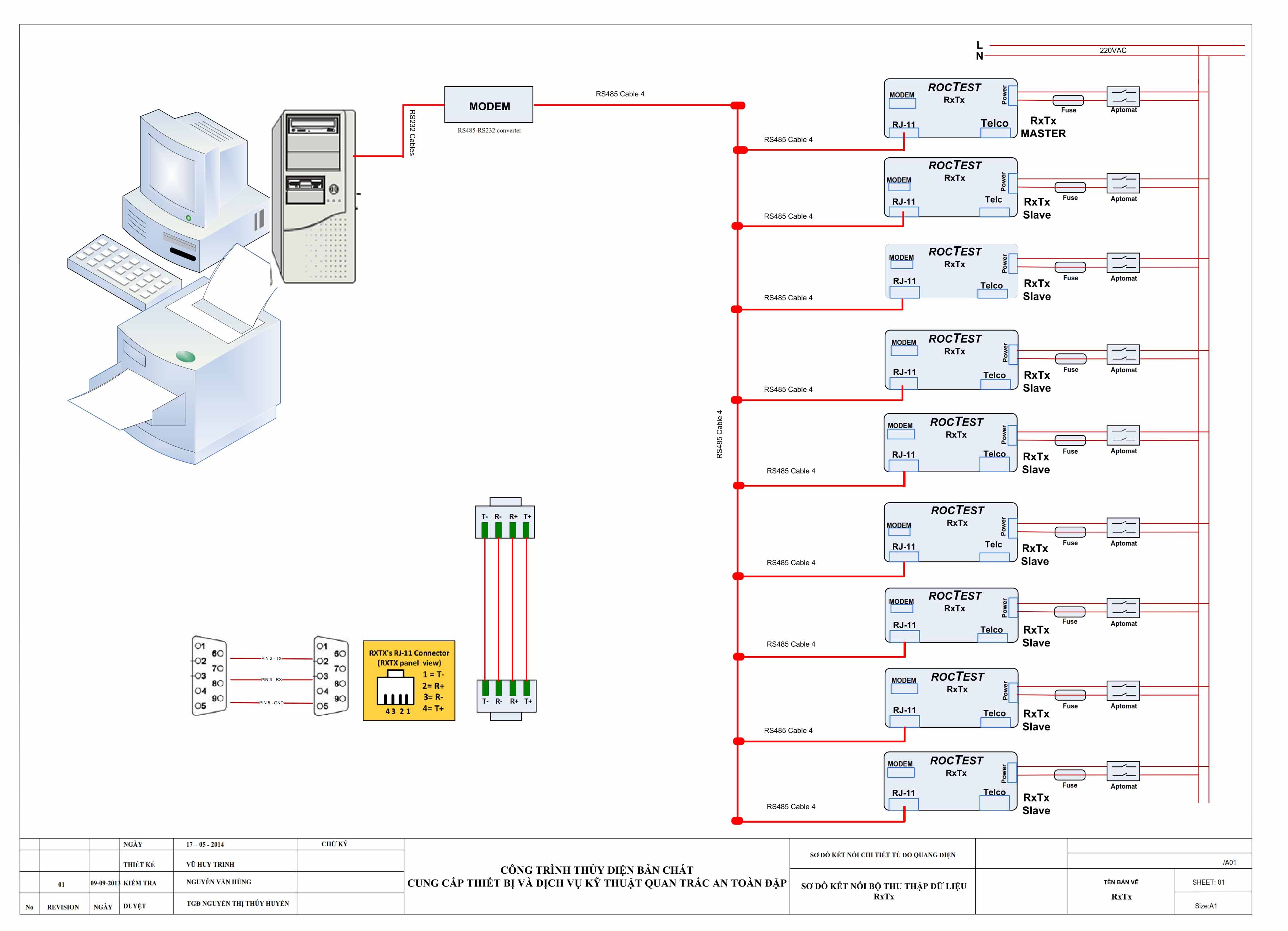

Hệ thống quan trắc an toàn đập thủy điện Bản Chát

MC&TT Co., Ltd triển khai hệ thống quan trắc an toàn đập cho Nhà máy Thủy điện Bản Chát, nhằm thu thập và giám sát các dữ liệu về trạng thái làm việc của công trình trong quá trình thi công và vận hành.

Hệ thống sử dụng ADAS (Automated Data Acquisition System) kết hợp Datalogger, Multiplexer, bộ phân tích tín hiệu dây rung và hệ thống truyền dữ liệu về trung tâm.

Hệ thống quan trắc an toàn đập Bản Chát

Hệ thống được thiết kế để thu thập dữ liệu từ các cảm biến quan trắc tại nhiều vị trí trên công trình. Các dữ liệu được xử lý tại các trạm thu thập trước khi truyền về máy tính trung tâm.

Các thành phần chính gồm:

• CR1000 Datalogger – thu thập, xử lý và lưu trữ dữ liệu.
• AM16/32 Multiplexer – mở rộng số lượng cảm biến kết nối với Datalogger.
• AVW200 Vibrating Wire Analyzer – phân tích tín hiệu từ các cảm biến dây rung.
• MD485 – chuyển đổi RS-232 sang RS-485 để truyền dữ liệu khoảng cách xa.
• LoggerNet – phần mềm thu thập và quản lý dữ liệu Datalogger.
• Cảm biến quan trắc – đo áp suất, mực nước, biến dạng và các thông số của công trình.

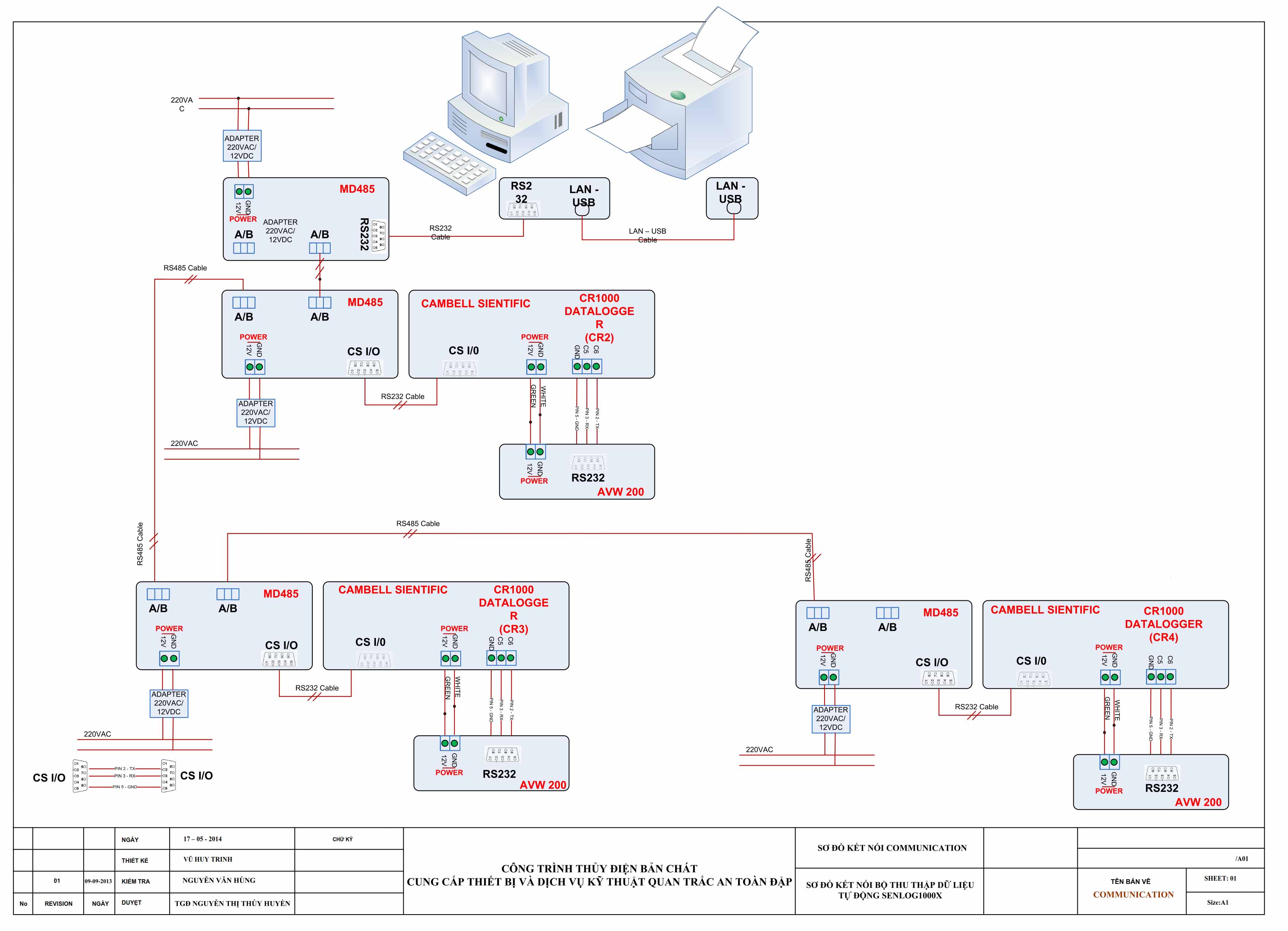

Nguyên lý thu thập và truyền dữ liệu

Tín hiệu từ các cảm biến được đưa về Multiplexer và Vibrating Wire Analyzer đối với các cảm biến sử dụng công nghệ dây rung. Dữ liệu sau đó được đưa vào CR1000 Datalogger để xử lý và lưu trữ.

Datalogger hỗ trợ truyền dữ liệu thông qua RS-232 hoặc Ethernet. Với các trạm đặt cách xa nhau, hệ thống sử dụng kết nối RS-232/RS-485 để truyền dữ liệu về khu vực trung tâm.

Cấu trúc tổng quát:

Cảm biến → Multiplexer / AVW200 → CR1000 Datalogger → RS-485 / Ethernet → Máy tính trung tâm

Giám sát dữ liệu bằng LoggerNet

Dữ liệu sau khi được xử lý tại Datalogger được truyền về máy tính trung tâm sử dụng phần mềm LoggerNet.

Phần mềm hỗ trợ thu thập, quản lý, xử lý và báo cáo dữ liệu từ Datalogger, giúp người vận hành theo dõi các thông số quan trắc của công trình.

Các thông số quan trắc

Hệ thống sử dụng các cảm biến để theo dõi nhiều thông số phục vụ đánh giá trạng thái công trình, trong đó có:

• Áp suất.
• Mực nước.
• Biến dạng.
• Các tín hiệu từ cảm biến dây rung.
• Các thông số quan trắc khác theo thiết kế của công trình.

Dữ liệu quan trắc giúp cung cấp thông tin phục vụ đánh giá trạng thái làm việc và theo dõi sự thay đổi của công trình trong quá trình vận hành.

Ứng dụng hệ thống quan trắc

Giải pháp phù hợp cho:

• Quan trắc an toàn đập thủy điện.
• Quan trắc công trình thủy lợi.
• Quan trắc nền móng và kết cấu công trình.
• Thu thập dữ liệu từ nhiều trạm quan trắc.
• Giám sát cảm biến dây rung.
• Truyền dữ liệu quan trắc từ xa về trung tâm.

MC&TT – Tích hợp hệ thống quan trắc

Hệ thống quan trắc đo rung chấn - động đất

Hệ thống quan trắc an toàn đập tự động

MC&TT Co., Ltd hoạt động trong lĩnh vực truyền thông công nghiệp, đo lường, điều khiển và tự động hóa, cung cấp thiết bị và giải pháp tích hợp cho các hệ thống thu thập dữ liệu và giám sát công trình.

Dự án Bản Chát thể hiện mô hình tích hợp:

Cảm biến → Multiplexer → Datalogger → RS-485/Ethernet → Máy tính trung tâm → Phần mềm giám sát

Giải pháp này có thể mở rộng cho các hệ thống quan trắc cần thu thập dữ liệu từ nhiều vị trí và truyền về trung tâm quản lý.

Kết luận

Hệ thống quan trắc an toàn đập thủy điện Bản Chát sử dụng Datalogger, Multiplexer, Vibrating Wire Analyzer, bộ chuyển đổi RS-232/RS-485 và phần mềm LoggerNet để thu thập, xử lý và quản lý dữ liệu quan trắc.

Giải pháp đáp ứng nhu cầu thu thập dữ liệu tập trung, truyền dữ liệu từ xa và giám sát trạng thái công trình, phù hợp với các dự án quan trắc an toàn đập và công trình thủy điện.
