Hệ thống quan trắc an toàn đập thủy điện Sông Bung 4

MC&TT Co., Ltd là đơn vị tích hợp hệ thống quan trắc an toàn đập cho Nhà máy Thủy điện Sông Bung 4, trong dự án do nhà thầu Trung Quốc làm tổng thầu.

Hệ thống được triển khai nhằm theo dõi trạng thái làm việc của công trình từ giai đoạn thi công đến quá trình vận hành, đồng thời cung cấp dữ liệu phục vụ đánh giá và giám sát an toàn đập.

Hệ thống quan trắc an toàn đập Sông Bung 4

Giải pháp gồm hai hạng mục chính:

• Hệ thống thu thập dữ liệu tự động ADAS và SCADA.
• Hệ thống đo rung chấn, động đất.

Các hệ thống thu thập dữ liệu tại những trạm quan trắc và truyền về khu vực điều khiển trung tâm để quản lý, theo dõi và phân tích.

Hệ thống ADAS và truyền dữ liệu SCADA

ADAS (Automated Data Acquisition System) được sử dụng để thu thập dữ liệu từ các cảm biến quan trắc tại các trạm ở xa.

Tín hiệu từ cảm biến được đưa về Datalogger thông qua Multiplexer và bộ phân tích tín hiệu dây rung. Dữ liệu sau khi xử lý được truyền về phòng điều khiển trung tâm thông qua cáp quang hoặc RS-485.

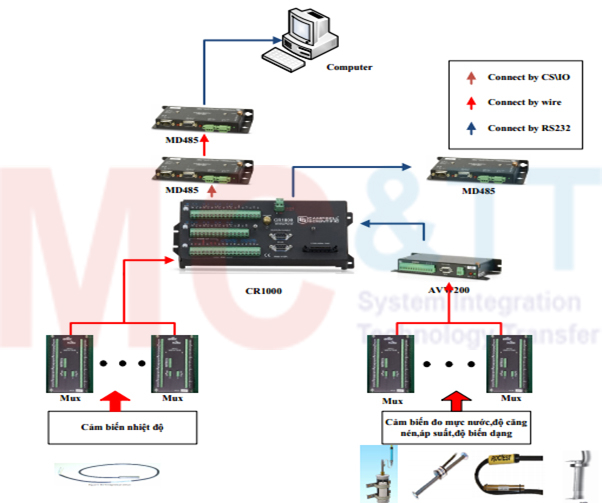

Cấu trúc hệ thống có thể khái quát:

Cảm biến → Multiplexer / Vibrating Wire Analyzer → Datalogger → RS-485 / Cáp quang → Máy tính trung tâm

Các thiết bị chính

• CR1000 Datalogger – thu thập, xử lý và lưu trữ dữ liệu.
• AM16/32 Multiplexer – mở rộng số lượng cảm biến kết nối với Datalogger.
• AVW200 Vibrating Wire Analyzer – phân tích tín hiệu từ các cảm biến dây rung.
• MD485 – chuyển đổi RS-232 sang RS-485 để truyền dữ liệu giữa các Datalogger và hệ thống trung tâm.
• LoggerNet – phần mềm thu thập, xử lý và quản lý dữ liệu.
• Cảm biến quan trắc – đo áp suất, mực nước, biến dạng và các thông số khác của công trình.

CR1000 Datalogger và thu thập dữ liệu

CR1000 Datalogger tiếp nhận dữ liệu từ các trạm quan trắc thông qua Multiplexer và các module phân tích tín hiệu.

Dữ liệu được chuyển đổi, xử lý và lưu trữ trong Datalogger. Sau đó dữ liệu có thể được truyền qua RS-232 hoặc Ethernet về máy tính trung tâm để truy xuất và quản lý.

AVW200 và cảm biến dây rung

AVW200 Vibrating Wire Analyzer được sử dụng để giao tiếp với các cảm biến dây rung.

Theo nội dung dự án, module AVW200 hỗ trợ các loại cảm biến như:

• Cảm biến ứng suất dây rung.
• Cảm biến áp suất.
• Cảm biến đo nghiêng.
• Cảm biến đo nứt.
• Cảm biến lực.

Tín hiệu từ cảm biến được đưa vào AVW200 trước khi truyền dữ liệu về Datalogger để xử lý.

Truyền dữ liệu qua RS-485

Do các Datalogger có thể được bố trí cách xa máy tính trung tâm, hệ thống sử dụng MD485 RS-232 sang RS-485 để mở rộng khoảng cách truyền thông.

Theo tài liệu dự án, MD485 cho phép máy tính định địa chỉ và giao tiếp với một hoặc nhiều Datalogger ở khoảng cách lên đến 1.200 m.

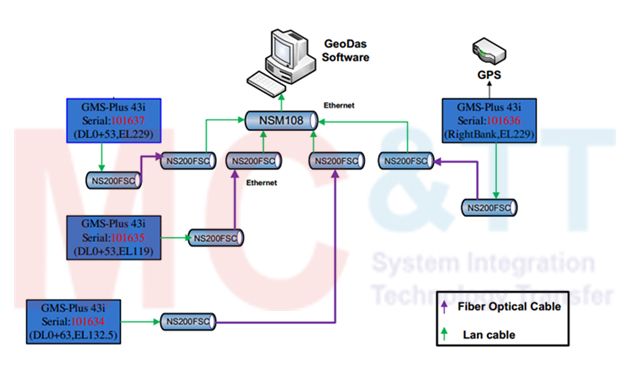

Hệ thống đo rung chấn và động đất

Bên cạnh hệ thống thu thập dữ liệu quan trắc, dự án Sông Bung 4 còn có hệ thống đo rung chấn, động đất.

Hệ thống này phục vụ theo dõi các rung động của công trình và hỗ trợ cảnh báo khi xuất hiện các hiện tượng rung chấn cần được giám sát. Đây là một hạng mục riêng trong hệ thống quan trắc an toàn đập Sông Bung 4.

Phần mềm quản lý dữ liệu

Dữ liệu từ các Datalogger được truyền về máy tính trung tâm sử dụng LoggerNet.

Phần mềm hỗ trợ thu thập, xử lý, tính toán và báo cáo dữ liệu từ Datalogger, giúp người vận hành quản lý dữ liệu quan trắc tập trung.

Ứng dụng hệ thống

Giải pháp quan trắc Sông Bung 4 có thể áp dụng cho:

• Quan trắc an toàn đập thủy điện.
• Thu thập dữ liệu từ nhiều trạm quan trắc.
• Đo áp suất và mực nước.
• Đo biến dạng công trình.
• Quan trắc cảm biến dây rung.
• Giám sát rung chấn và động đất.
• Truyền dữ liệu quan trắc từ xa về trung tâm.
• Quản lý dữ liệu bằng Datalogger và phần mềm chuyên dụng.

MC&TT – Tích hợp hệ thống quan trắc

Hệ thống quan trắc an toàn đập tự động (ADAS)

Hệ thống đo rung chấn, động đất tự động

MC&TT Co., Ltd hoạt động trong lĩnh vực truyền thông công nghiệp, đo lường, điều khiển và tự động hóa, đồng thời cung cấp giải pháp tích hợp cho các hệ thống thu thập dữ liệu và giám sát công trình.

Trong dự án Sông Bung 4, MC&TT đảm nhiệm vai trò tích hợp hệ thống quan trắc an toàn đập, kết hợp thiết bị đo, Datalogger, Multiplexer, truyền thông RS-485/cáp quang và phần mềm quản lý dữ liệu.

Mô hình tổng thể:

Cảm biến → Multiplexer / AVW200 → CR1000 → RS-485 / Cáp quang → Máy tính trung tâm → LoggerNet / SCADA

Kết luận

Hệ thống quan trắc an toàn đập thủy điện Sông Bung 4 kết hợp ADAS, SCADA và hệ thống đo rung chấn, cho phép thu thập, xử lý và truyền dữ liệu từ nhiều vị trí về trung tâm.

Việc kết hợp CR1000 Datalogger, AM16/32 Multiplexer, AVW200, MD485, cảm biến và phần mềm LoggerNet tạo thành hệ thống thu thập dữ liệu phục vụ theo dõi trạng thái và an toàn công trình trong quá trình thi công và vận hành.
