Hệ thống đo chuyển vị đập Thủy điện Sông Tranh 2

MC&TT Co., Ltd là đơn vị tích hợp hệ thống đo chuyển vị thân đập cho Nhà máy Thủy điện Sông Tranh 2, bao gồm hệ thống Pendulum (con lắc) và Inclinometer (thiết bị đo nghiêng).

Giải pháp được sử dụng để theo dõi sự dịch chuyển, biến dạng của thân đập và nền công trình trong quá trình vận hành. MC&TT thực hiện cung cấp thiết bị, lắp đặt, phần mềm Datalogger và phần mềm quản lý, báo cáo dữ liệu quan trắc.

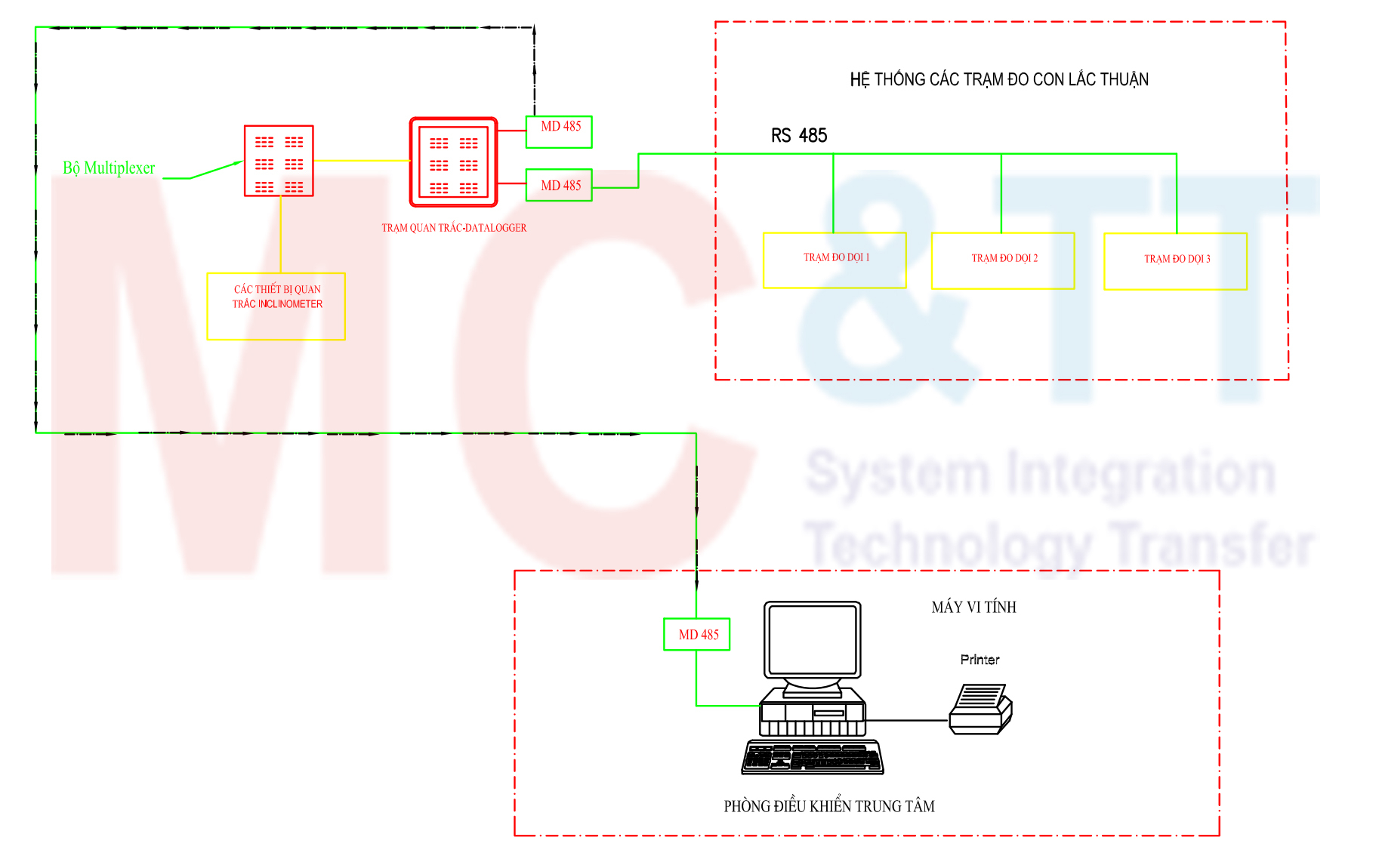

Hệ thống đo chuyển vị đập Sông Tranh 2

Hệ thống gồm hai phương pháp quan trắc chính:

• Inclinometer – đo độ nghiêng và sự dịch chuyển tại các vị trí trong hố khoan.
• Pendulum – đo biến dạng ngang tương đối của thân đập theo chiều cao.

Việc kết hợp các phương pháp đo giúp thu thập dữ liệu phục vụ đánh giá trạng thái biến dạng và chuyển vị của công trình.

Đo chuyển vị bằng Inclinometer

Thiết bị Inclinometer sử dụng cảm biến đo gia tốc để xác định góc nghiêng. Trong một hố khoan có thể bố trí nhiều cảm biến ở các độ sâu khác nhau.

Khi nền đất đá hoặc thân đập xảy ra dịch chuyển, các cảm biến ghi nhận sự thay đổi. Dữ liệu từ nhiều vị trí được sử dụng để đánh giá sự dịch chuyển của lớp địa tầng và mối quan hệ chuyển dịch giữa thân đập với nền đất đá.

Phương pháp này phù hợp để theo dõi:

• Độ nghiêng của công trình.
• Chuyển dịch của nền đất đá.
• Chuyển dịch của thân đập.
• Biến dạng theo các vị trí và độ sâu khác nhau.

Đo chuyển vị bằng hệ thống Pendulum

Thiết bị đo dọi kiểu con lắc (Pendulum) được sử dụng để xác định biến dạng nằm ngang tương đối của thân đập theo chiều cao.

Trong mỗi chu kỳ quan trắc, khoảng cách từ dây dọi đến các điểm đo được xác định theo hai phương vuông góc. So sánh kết quả với giá trị ban đầu cho phép xác định sự thay đổi vị trí và biến dạng của công trình trong quá trình quan trắc.

Thu thập và quản lý dữ liệu

MC&TT cung cấp và tích hợp Datalogger, phần mềm thu thập dữ liệu và phần mềm quản lý, báo cáo số liệu cho hệ thống.

Dữ liệu từ các thiết bị đo được thu thập và tổng hợp để phục vụ theo dõi sự thay đổi của chuyển vị và biến dạng đập theo thời gian. Việc lưu trữ và quản lý dữ liệu giúp người vận hành có cơ sở đánh giá trạng thái làm việc thực tế của công trình.

Ứng dụng hệ thống đo chuyển vị đập

Giải pháp có thể áp dụng cho:

• Đo chuyển vị thân đập thủy điện.
• Đo biến dạng ngang của đập.
• Quan trắc độ nghiêng và dịch chuyển nền móng.
• Quan trắc chuyển dịch địa tầng.
• Theo dõi biến dạng công trình theo thời gian.
• Thu thập và quản lý dữ liệu quan trắc tập trung.

MC&TT – Tích hợp hệ thống đo chuyển vị

MC&TT Co., Ltd hoạt động trong các lĩnh vực truyền dẫn công nghiệp, đo lường, điều khiển và tự động hóa. Trong dự án Sông Tranh 2, MC&TT đảm nhiệm vai trò tích hợp hệ thống đo chuyển vị thân đập, từ cung cấp thiết bị, lắp đặt đến phần mềm thu thập, quản lý và báo cáo dữ liệu.

Mô hình giải pháp có thể khái quát:

Inclinometer + Pendulum → Datalogger → Phần mềm quản lý → Báo cáo dữ liệu quan trắc

Kết luận

Hệ thống đo chuyển vị đập Thủy điện Sông Tranh 2 kết hợp Inclinometer và Pendulum để theo dõi sự dịch chuyển, độ nghiêng và biến dạng của thân đập và nền công trình.

Với vai trò tích hợp hệ thống, MC&TT cung cấp thiết bị, lắp đặt và phần mềm thu thập, quản lý dữ liệu, tạo thành giải pháp đo chuyển vị phục vụ theo dõi trạng thái công trình trong quá trình vận hành.
