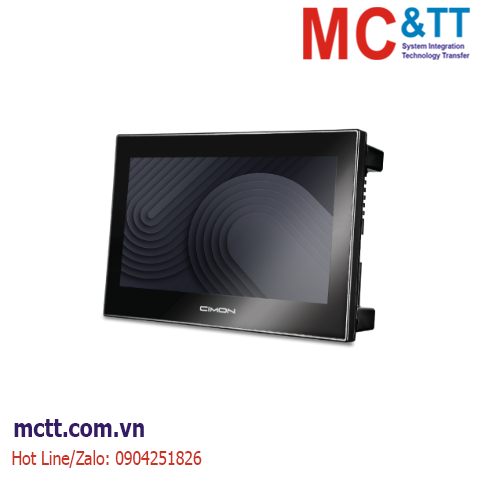

Màn hình cảm ứng HMI 7 inch Cimon CM-nXT07-D

Lượt xem: 15
1pc Price: 0 đ
Inventory: N/A
Description7″ TFT, 24 VDC, 2 COM, 2 Ethernet, 1 SD Slot, 1 USB Host, 1 Tool Host, Audio
Chia sẻ:
  • Details
  • Specifications
  • Ordering Information
  • Downloads

Product Information

Màn hình cảm ứng HMI CIMON CM-nXT07-D thuộc dòng nXT Xpanel Extreme, được thiết kế chuyên biệt cho các ứng dụng tự động hóa công nghiệp cần thiết bị vận hành bền bỉ, khả năng hiển thị tốt và hoạt động ổn định trong môi trường khắc nghiệt. Sản phẩm sở hữu màn hình TFT LCD 7 inch với độ phân giải 800 × 480 pixels, độ sáng lên đến 1.000 cd/m², giúp hiển thị rõ ràng thông tin vận hành ngay cả trong điều kiện ánh sáng mạnh. Công nghệ cảm ứng điện dung đa điểm 5 điểm chạm mang đến khả năng thao tác nhanh, trực quan và thuận tiện cho người vận hành trong quá trình giám sát, điều khiển máy móc và hệ thống sản xuất.

CM-nXT07-D được trang bị vỏ nhôm ở cả mặt trước và mặt sau, giúp tăng độ cứng cáp, khả năng chống chịu trong môi trường công nghiệp. Đặc biệt, mặt trước đạt chuẩn bảo vệ IP68, hỗ trợ chống bụi và chống nước hiệu quả, phù hợp với các khu vực có độ ẩm cao, thường xuyên vệ sinh hoặc có nguy cơ tiếp xúc với nước. Thiết bị có khả năng hoạt động trong dải nhiệt độ từ -20°C đến 65°C, đáp ứng yêu cầu lắp đặt tại nhiều môi trường sản xuất khác nhau. Ngoài ra, sản phẩm còn được thiết kế đáp ứng các tiêu chuẩn chứng nhận công nghiệp, bao gồm UL và UL Hazardous, phù hợp với các ứng dụng cần yêu cầu an toàn đặc biệt.

Về cấu hình, CM-nXT07-D sử dụng bộ nhớ RAM 1GB DDR3 và bộ nhớ trong 8GB eMMC, chạy hệ điều hành Embedded Linux, đảm bảo khả năng xử lý giao diện và lưu trữ dữ liệu vận hành. Thiết bị tích hợp 2 cổng Ethernet Gigabit, hỗ trợ kết nối mạng công nghiệp, trao đổi dữ liệu với PLC, thiết bị điều khiển và các hệ thống khác. Ngoài ra, sản phẩm còn có cổng truyền thông RS-422/485, RS-232, USB Type-A, USB mini-B, khe cắm thẻ SD/MMC và cổng Audio, đáp ứng đa dạng nhu cầu kết nối và mở rộng.

Những tính năng nổi bật của CM-nXT07-D

1. Bộ xử lý công nghiệp tốc độ cao

Thiết bị được trang bị bộ xử lý đa nhân, RAM 1 GB và bộ nhớ eMMC 8 GB theo cấu hình sản phẩm được công bố. Hệ điều hành Embedded Linux giúp thiết bị vận hành ổn định, hỗ trợ xử lý các tác vụ hiển thị, giám sát và điều khiển trong hệ thống tự động hóa.

2. Độ bền cao, phù hợp môi trường công nghiệp

IP68 (front), IP20 (rear), UL Type 4X, 12

3. Khả năng kết nối truyền thông đa dạng

Một ưu điểm đáng chú ý của CIMON Xpanel/ HMI nXT Series là khả năng kết nối linh hoạt với nhiều thiết bị tự động hóa khác nhau:

  • 2 cổng Ethernet Gigabit
  • RS-232C.
  • RS-422/485.
  • USB Type-A và USB mini-B.
  • Khe cắm thẻ SD trên các model được trang bị.

Ngoài ra, HMI hỗ trợ nhiều cấu hình mạng và giao thức truyền thông như Modbus RTU Master/Slave, Modbus TCP Master/Slave, Serial Multi Network và Ethernet Multi Network. Nhờ đó, thiết bị có thể kết nối với PLC, biến tần, bộ điều khiển và các thiết bị ngoại vi trong hệ thống.

4. Nhiều chức năng giám sát và quản lý dữ liệu

Xpanel/ HMI nXT Series tích hợp nhiều chức năng phục vụ vận hành và quản lý sản xuất:

Tính năngMô tả
RecipeLưu trữ và quản lý công thức sản xuất, dễ dàng thay đổi thông số
Data LoggingThu thập, ghi lại dữ liệu vận hành và xuất file CSV
Alarm & EventCảnh báo sự cố, lưu lịch sử cảnh báo và phân nhóm cảnh báo
ScriptTạo các chương trình xử lý tự động theo điều kiện hoặc sự kiện
ScheduleThiết lập lịch thực hiện tác vụ theo ngày, tuần, tháng hoặc năm
MultilingualHỗ trợ hiển thị nhiều ngôn ngữ
Data BridgeTrao đổi và đồng bộ dữ liệu giữa các thiết bị
Screen CaptureChụp ảnh màn hình phục vụ báo cáo và lưu trữ

5. Giám sát và điều khiển từ xa thông qua VNC

Tính năng VNC cho phép người vận hành giám sát và điều khiển màn hình Xpanel từ xa thông qua kết nối Ethernet bằng máy tính hoặc smartphone. Đây là giải pháp hữu ích khi cần theo dõi trạng thái máy móc, kiểm tra thông số vận hành hoặc hỗ trợ kỹ thuật mà không cần trực tiếp đến vị trí lắp đặt HMI.

6. Bảo mật và phân quyền người dùng

Xpanel/ HMI nXT Series tích hợp chức năng bảo mật giúp hạn chế truy cập trái phép và ngăn chặn các thao tác không được phép. Hệ thống hỗ trợ tối đa 10 cấp độ bảo mật, cho phép quản trị viên phân quyền sử dụng theo từng nhóm người vận hành hoặc kỹ thuật viên.

7. Phần mềm lập trình HMI CIMON nXT – Canvas

Đây là phần mềm được CIMON phát triển dành cho các dòng HMI sử dụng nền tảng Embedded Linux như eXT, nXT và eXT2.

Canvas cung cấp môi trường thiết kế trực quan, cho phép kỹ sư xây dựng giao diện bằng cách kéo thả các đối tượng đồ họa, nút điều khiển, đèn báo, thanh trạng thái và biểu đồ dữ liệu.

Một số tính năng chính của Canvas:

  • Thiết kế giao diện trực quan: Tạo các màn hình điều khiển, giám sát với đối tượng đồ họa và hình ảnh tùy chỉnh.
  • Hiển thị dữ liệu thời gian thực: Theo dõi giá trị cảm biến, trạng thái hoạt động và thông số sản xuất.
  • Quản lý cảnh báo (Alarm): Thiết lập và hiển thị cảnh báo khi hệ thống phát sinh lỗi hoặc thông số vượt ngưỡng.
  • Ghi nhận dữ liệu (Data Logging): Lưu trữ thông tin vận hành phục vụ theo dõi và phân tích.
  • Mô phỏng chương trình: Kiểm tra giao diện trước khi tải xuống thiết bị thực tế.
  • Hỗ trợ kết nối PLC: Tích hợp các giao thức truyền thông công nghiệp để trao đổi dữ liệu với bộ điều khiển.
LCD Size7″ Wide TFT Color
Colors16.7M colors
ResolutionWVGA 800 × 480
BacklightLED
Luminance1000 cd/m²
Backlight Lifetime50,000 hours
Touch PanelCapacitive (5 points)
Memory1 GB DDR3
Storage8 GB eMMC
Operating SystemEmbedded Linux
Programming SoftwareCanvas
InterfaceSD Card1 SD Slot
COM1RS-422/485
COM2RS-232
Ethernet10/100/1000 BaseT 2 Port(s)
USB Host1 Port
Tool Port1 USB mini-B
Audio1 Port
Front BezelAluminum
Input PowerDC 24 V (Class 2)
Power Consumption9 W (MAX : 12 W)
Item Weight0.879 kg (1.94 lbs)
Dimension (mm)189 × 131 × 53.4
Panel Cut (mm)177 x 119
CertificationsULcULus: Class 1 Division 2, UL 121201 (E527727)
UL HazardouscULus: UL 61010-1 / UL 61010-2-201 (E231117)
CEElectromagnetic Compatibility Directive 2014/30/EU (EMC)
FCCThe 47 CFR, Part2, Part15 and Part 18 Of FCC Requirement
KCRegistration of Broadcasting and Communication Equipments
Protection ClassIP68 (front), IP20 (rear), UL Type 4X, 12
Operating Temperature-20°C – 65°C
Storage Temperature-20°C – 65°C
Operating Humidity10% – 90% RH (below 29°C, no dew condensation)
Storage Humidity10% – 90% RH (below 39°C, no dew condensation)
Environment Condition800 hPa – 1114 hPa (2000 m/6,500 ft or less)
Dust≤ 0.1 mg/m³ (Conductive dust is not allowed)
Pollution Degree≤ Pollution degree 2
Vibration ResistanceJIS B 3502, IEC/EN 61131-2 compliant
5 – 9 Hz Single amplitude: 3.5 mm
9 – 150 Hz Fixed acceleration: 9.8 m/s²
X, Y, Z directions for 10 cycle (approx. 100 min.)
Shock ResistanceJIS B 3502, IEC/EN 61131-2 compliant
147 m/s², X, Y, Z directions for ±3 times (Total 18 times)
Noise ResistanceImpulse, EFT/Burst, Surge, ±2 KV, 1 us
Static Discharge ResistanceContact Discharge 4 kV (IEC 61000-4-2)
Air Discharge 8 kV (IEC 61000-4-2)
  • CM-nXT07-D

7″ TFT, 24 VDC, 2 COM, 2Ethernet, 1 SD Slot, 1 USB Host, 1 Tool Host, Audio
